油浸鐵心式串聯電抗器試驗導則
1 主題內容與適用范圍
本標準規定了洶浸鐵心式串聯電抗器〈以下簡稱電抗器〉的出廠試驗、型式試驗、特別試驗的試驗程序且試驗方法.
本標準適用于符合JB 5346 標準中的油浸鐵心式串聯電抗摞-
2 引用標準
GB 507 絕緣油介電強度的測定
GB 1094.1-1094.5 電力變壓器
GB 6451. 1-6451. 3 三相泊浸式電力變壓器技術參數和要求
GB 7328 變壓器和電抗榻的聲級測定
GB 10229 電抗器
JB 5346 串聯電抗器
JBfT 501 電力變壓器試驗導則
3 術語
應按JB 5346 的規定
4 技術要求
應接JB 5346 的規定
5 試驗程序及分類

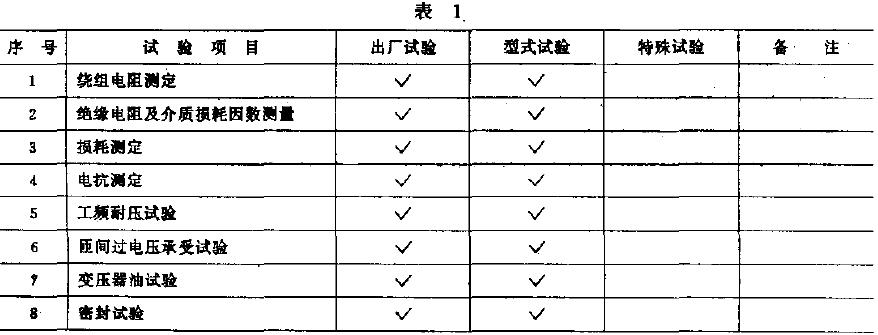

試驗程序及分類按表1.


6. 出廣試驗
6.1 繞組電阻測定
繞組電阻測定采用下列方法之一
a 電橋法(直流) I
b. 電壓陣法{直流).
續表1
出廠試撞型式試撞特勇來試驗魯桂
根據三相電就囂的電壓和容量，并按GB 645 1. 1-6451. 3 有關規定，對其繞組電阻的不平衡率進行考核.
試驗方法校JBfT 501 規定.
6.2 絕緣電阻及介質損槌因數的測量-
6.2.1 絕緣電阻測量
絕緣電阻的部準值在制造廠企業標準中規定，通常在10-40 "C溫度下進行絕緣也阻試驗，不同溫度下的絕緣電阻值換算方法捷GB 6451.1-6451. 3 規定.
絕緣電阻試驗方法接JBfT 501 規定.
6.2.2 介質損耗因數測量
額定電壓為66(63)kV 的產品應進行介質損能因數測量.
試驗方法按JBfT 501 規定.
66(63)kV 電抗器的介質損挺因數值<%)在20 "C時應不大于1.5% ..
試驗通常在10-40 "C溫度下，不同溫度下的介質損槌困數的換算方法GB 645 1. 1-6451. 3 規定-
6.3 損輯的測定
刀飛在額定頻率、額定電流下進行測定，并且三相電抗器的三相電流的算術平均值應等于額定電流值.試驗方法參照J(rèn)BfT 501 有關規定，通常采用三相功率表法或單相功率表法.
額定損能值的允許偏差為+15".

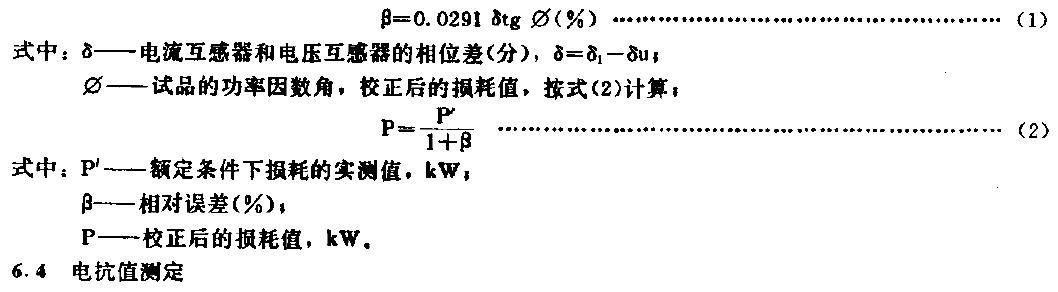

在損耗測定中，必須幸慮所用標準互盛囂的相位差引入的測量提差，其引起的相對誤差可用式(1)表
